케이블 사양: *갈색 MHF1- Brown 1.84Φ Cable 1.84Φ(RG-178)

** 배송일정 **
- 주문시 작업 합니다.​
- 표준제품 (케이블 길이 : 3M) : 2~4일 이내/납품 평균 2일정도 소요

50개이상 주문시 알에프씨엠으로 전화 주세요.
케이블길이 10Cm 까지 추가비용 없음 길이추가시 10Cm당 100원 추가
100EA 이상구매시 한개당 :2500원    200EA :2300원     300EA :2000원

♣ 알에프마트 제품은 주문 제작되는 제품입니다.
    알에프마트는 제품 구매시 바로 생산 들어갑니다.
    1,000개 이상 대량구매 고객께서는 알에프씨엠으로 전화 부탁드립입니다.
    제품문의는 본사 알에프씨엠 (043-533-4546/010-5736-1789)으로 문의 바랍니다. ​

1. RF케이블 구매 하기전?

​® 원하시는 케이블 길이가 없으실 경우에 필요한신 근접한 길이 제품을 구매 하신후에 전하실 말씀(메모)에
    커넥터 포함한 전체 길이를 적어주세요.
​® 한쪽,양쪽 OPEN 케이블경우에는 실드,중심 실드 길이를 적어주세요.
® 제품의 커넥터 사양을 확인 하세요.
® 케이블 어셈블리는 SMA,SMB,BNC,N,MCX,MMCX기타등 으로 구성되어 있습니다.
® 사용하시는 장비의 커넥터(Connector)타입,주파수(GHz),출력단 파워&와트(Power/watt),를 꼭 확인하세요.
® 상품문의시 사진을 첨부하거나 해당 제품이 있는 사이트의 상품페이지를 링크해주시면 빠른
    시일안에 찾아드리거나 빠른 견적을 드릴 수 있습니다.

2.178B/U 케이블 어셈블리

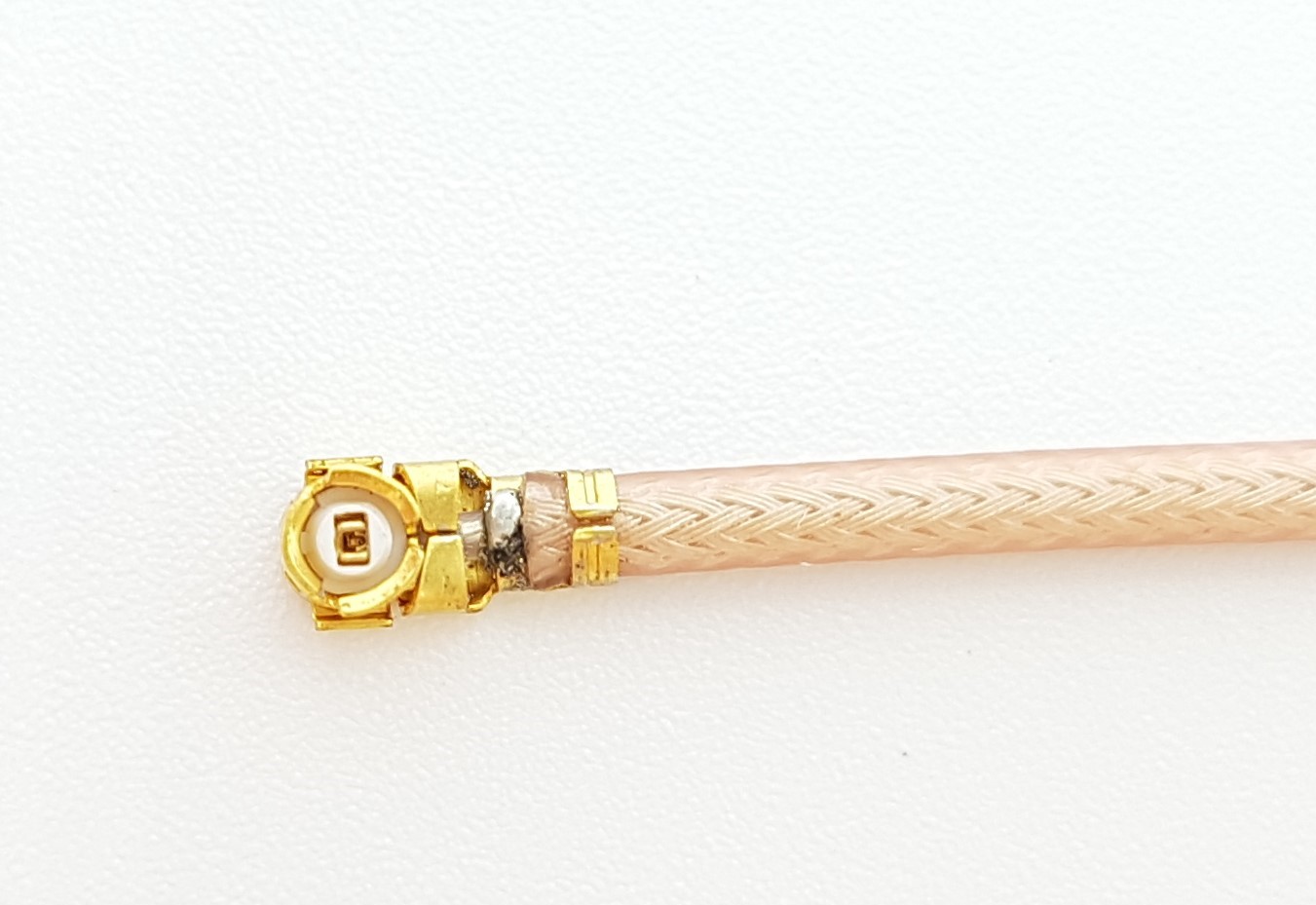

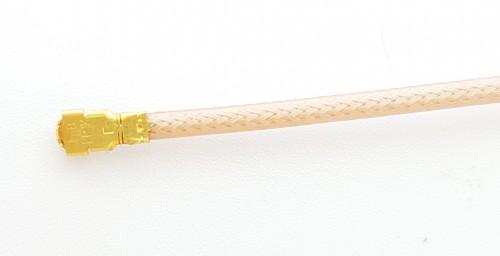

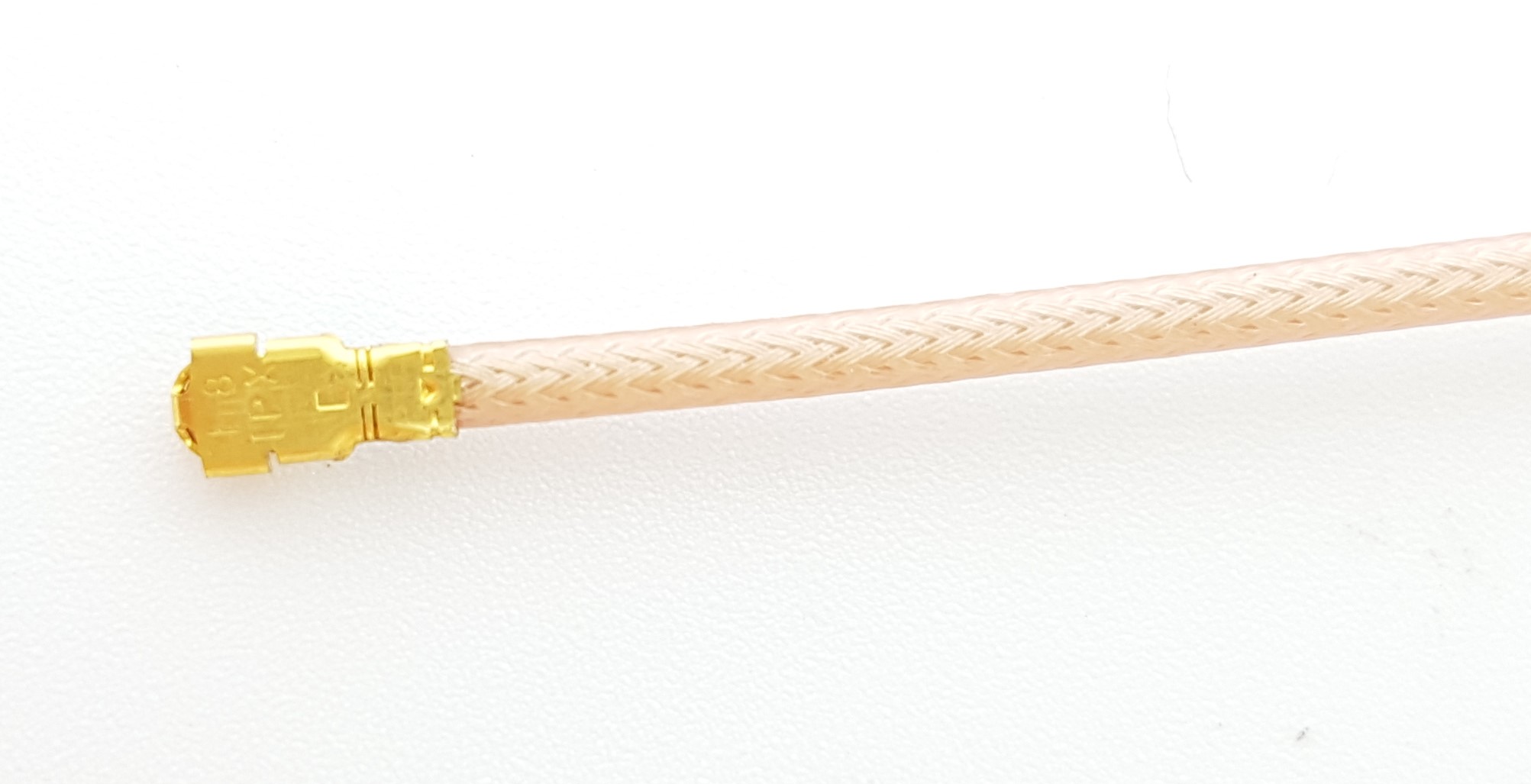

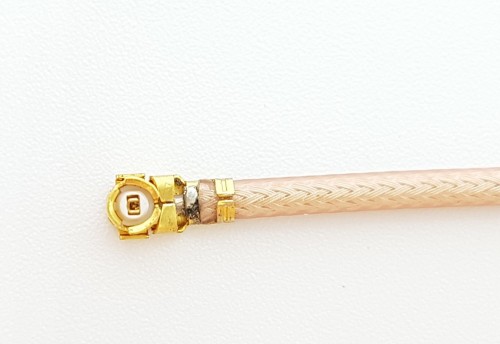

® I-PEX의 초소형 RF 동축 커넥터 입니다.
® MHF1 커넥터는 높이 2.1mm,  PCB 커넥터와 제품 체결시 2.5mm 높이 사양
® Hirose-U.FL,Sunridge-MCB 커넥터,Gigalane-CMP 커넥터의 호환제품
® 스마트폰,노트북PC,태블릿PC,스마트 미터,디지털 가전,액세스 포인트,네비게이션,
   모듈,안테나용,모뎀,Bluetooth,GPS,WiGig,셀룰러 연결등에 사용합니다.
® 케이블 외경 : 0.81,  0.95, 1.13, 1.32, 1.37, 1.84mm  6개의 타입이 있습니다.
® SMA,MCX,MMCX,TNC,N 케이블 어셈블리 가능
® 사용주파수 DC-6HGz V.S.W.R. :1.3 MAX at 0.1-3GHz 1.45 MAX at 3-6GHz

3. RG-178B/U CABLE 스펙​​​

PDF-카다로그 MHF1-(제품)5~6번 사양

# 예시 #

 제품 전체 길이

 실드(OUTER SHIELD)

 테프론(DIELECTRIC)

 중심실드(CENTER CONDUCTOR

 50mm

3mm

2mm

2mm
